一、機構運動簡圖中的運動副及構件表示如下：

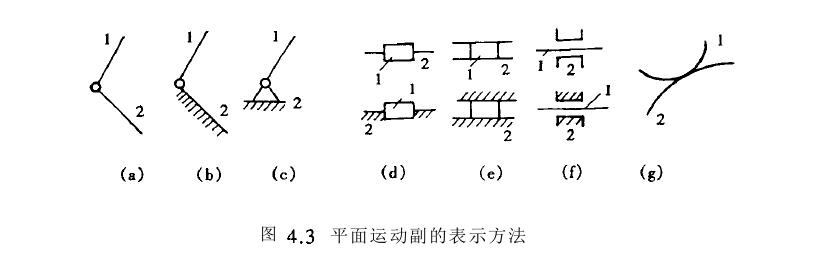

1．兩構件構成回轉副(圖4.3(a)、(b)、(c))。用圓圈表示回轉副，其圓心代表相對轉動的軸線。若組成回轉副的二構件都是活動件，則用圖表示；若其中有一個是機架，則在代表機架的構件上加上陰影線，如歐b)、(c)所示。

2．兩構件組成移動跳圖4.3(d)、(e)、(f))。移動副的導路必須與相對移動方向一致。同前所述，圖中畫有陰影線的構件表示機架。

3．兩構件組成高副(圖4.3(g))。在簡圖中應畫出兩構件接觸處的實際輪廓。若為兩齒輪嚙合，只需畫出節圓，也可畫出一、二個齒廊(嚙合區處＞而凸輪簡圖則要畫出凸輪全形。

4．活動構件表示法(圖4．4)。圖表示參與組成兩個回轉副的構件；團b)表示參與組成一個回轉副和一個移動副的構件。在一般情況下參與組成三個回轉副的構件可用三角形表示，如圖所示s如果三個回轉副的中心在一條直線上，則可用助d)表示。超過三個運動副的構件的表示方法可依此類推。其它常用零部件的表示方法可參看表

二、機構運動簡圖的繪制步驟

1．構件的分類

任何機構中的構件均可分為三類

1)原動件；運動規律己知的活動構件。其運動由外界輸入，故又稱為輸入件。

2)固定件(機架＞用來支承活動構件的構件。在研究機構中活動構件的運動時，常以固定件作為參考坐標架。

3)從動件；機構中隨著原動件的運動而運動的其余活動構件。其運動規律取決于原動件的運動規律及機構的組成情況。其中輸出機構預期運動的從動件稱為輸出件，其它從動件則起傳遞運動的作用。任何機構中，有且僅有一個固定似機架k至少有

2．繪圖步驟

1)分清運動和運動副，運動副布置的特點。

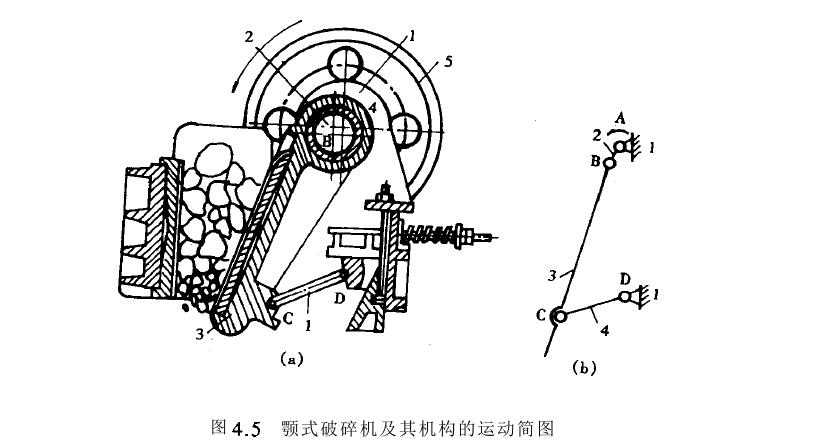

2)給定機架位置，從原動件開始，按運動傳遞順序繪制。因?yàn)殡S著原動件位置的不同，可以面出一系列不同位置的機構運動簡圖。故在繪圖時，應適當選擇原動件的位置，盡量使構件不重疊、不共線、不交叉。圖4.5為領式破碎機及其機構的運動簡圖。http://www.jggj69.com
