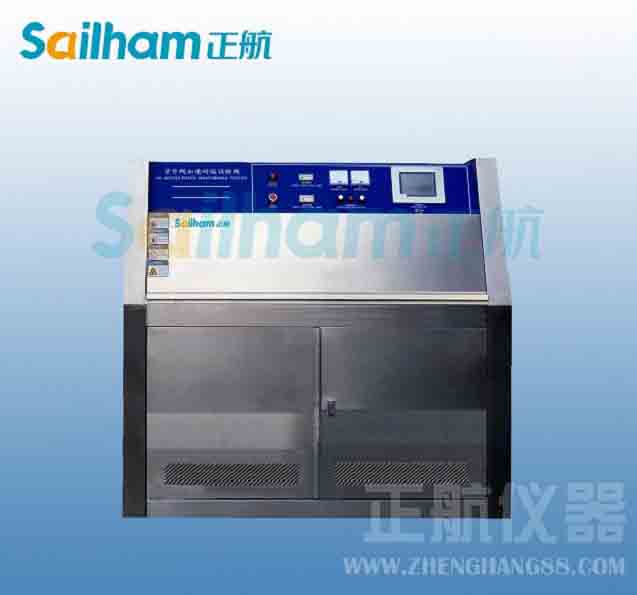

　　§、好的太陽光耐紫外老化箱的電氣原理圖如圖2.1所示。在電氣原理圖中，我們可以看出，好的太陽光耐紫外老化箱的控制環節主要落實在紫外線發生器、紅外線發生器和風機三個部分，引入的電源為單項電，實現對上述三者控制對象的具體控制管理由控制單元實現，控制指令則通過控制面板輸入。

　　§、正如前面所介紹的，好的太陽光耐紫外老化箱可以實現的產品方式可以有臭氧、紫外線臭氧、紅外線高溫、紫外臭氧加高溫等類型。通過電氣原理圖，我們可以做出簡單說明：通過J1、J2、J3觸點的通斷可以實現相應的產品方式。

　　§、當然，此圖只是原理簡圖，與具體的電氣元件分布、編號等會有不同，它只做初步、簡略地說明，具體的電路圖見圖2.5所示。

理圖

§、好的太陽光耐紫外老化箱控制電路板原理說明

　　§、直流低電壓

　　§、，變壓器出來的交流電壓，經過D6、D7、D8、D9四個二極管組成的整流電橋?yàn)V波后得到+12V的電壓，+12V電壓經過7805穩壓濾波后得到+5V，在圖中特地標志出+5v、+12v的電源引出。

　　§、繼電器控制電路

　　§、單片機的15、16、17腳控制三級管Q1、Q2、Q3的導通，從而控制中間繼電器KZ2、KZ3、KZ4的吸合，以產品、保溫解凍、風機等工作狀態的實現。

　　§、單片機芯片HT48R06A-1簡介

　　§、HT48R06A-1是多I/O口高性能8位單片機，具有2.2-5.5V的工作電壓范圍，13個I/O口線，1024x14bit的程序只讀存儲器，64×8位數據存儲器，內置石英振蕩或RC振蕩器，看門狗(WDT)電路，2級堆棧，14位查表指令，當時鐘頻率為8MHz時指令周期僅為0.5uS，一個8位帶溢出中斷功能8級預分頻的定時/計數器，63條功能強勁的精簡指令集，18腳DIP封裝。

　　§、HT48R06A-1內部結構見圖2.4所示，HT48R06A-1主要功能特性如下：

　　　A.       工作電壓：2.2-5.5V；

　　　B.       暫停及端口喚醒功能；

　　　C.       13條雙向I/O輸入輸出口線；

　　　D.       低電壓復位功能；

　　　E.       一個8位可編程定時/計數器；

　　　F. 內置石英晶體和RC振蕩器；

　　　G. 63條精簡指令集；

　　　H.       看門狗（WDT）電路；

　　　I. 64×8內部數據存儲器RAM；

　　　J. 支持PFD蜂鳴器輸出音；

　　　K.       1024×14位程序存儲器ROM；

　　　L. 所有指令均為1-2個機器周期；

　　　M.14位查表指令；

　　　N.       2級堆棧；

　　　O.       位操作指令；

　　　P. 中斷輸入與一個I/O口復用。

　　具體的管腳功能說明如下：

　　管腳1-4、18-15為PA0-PA7雙向8位輸入/輸出端口；

　　管腳7-5為PB0-PB2雙向3位輸入/輸出端口；

　　管腳9、10是雙向輸入/輸出口，同時又是外部中斷和計時器端口；

　　管腳11為復位端；

　　管腳8為接地端；

　　管腳13、14是脈沖輸入輸出端口，外接晶振或振蕩電路；

　　管腳12為電源端。
