正航整理熔融指數儀測定的主要特征
一、用途:
熔體流動速率儀是按GB3682-2000的試驗方法測定塑性高聚物在高溫下流動性能的儀器，用于聚乙烯、聚丙烯、聚甲醛、ABS 樹脂、聚碳酸酯、尼龍氟塑料等高聚物在高溫下熔體流動速率的測定。適用于工廠企業及科研單位的生產和研究之中。
二、主要特征：
1、擠壓出料部分：
出料口直徑：Φ2.095±0.005毫米
出料口長度：8.000±0.025毫米
裝料筒直徑：Φ9.550±0.025毫米
裝料筒長度：152±0.1毫米
活塞桿頭直徑：9.475±0.015毫米
活塞桿頭長度：6.350±0.100毫米
2、標準試驗力（八級）
1級：0.325 kg=（活塞桿+砝碼托盤+隔熱套+1號砝碼體）
=3.187N
2級：1.200 kg=(0.325+2號0.875砝碼)=11.77 N
3級：2.160 kg=(0.325+3號1.835砝碼)=21.18 N
4級：3.800 kg=(0.325+4號3.475砝碼)=37.26 N
5級：5.000 kg=(0.325+5號4.675砝碼)=49.03 N
6級：10.000 kg=(0.325+5號4.675砝碼+6號5.000砝碼)=98.07 N
7級：12.000 kg=(0.325+5號4.675砝碼+6號5.000+7號2.500砝碼)=122.58 N
8級：21.600 kg=(0.325+2號0.875砝碼+3號1.835+4號
3.475+5號4.675+6號5.000+7號2.500+8號2.915砝碼)=211.82 N
砝碼質量相對誤差≤0.5%。
3、 溫度范圍：50-400℃
4、 恒溫精度：±0.5℃。
5、 電源：220V±10% 50Hz
6、 工作環境條件：環境溫度為10℃-40℃；環境相對濕度為30%-80%；周圍無腐蝕性介質，無較強的空氣對流；周圍無振動、無較強的磁場干擾。
7、 儀器外形尺寸：250×350×600=（長×寬×高）
三、結構及工作原理：
熔體流動速率儀是一種擠出塑料計。它是在規定溫度條件下，用高溫加熱爐使被測物達到熔融狀態。這種熔融狀態的被測物，在規定的砝碼的負荷重力下通過一定直徑的小孔進行擠出試驗。在工業企業的塑料生產中及科研單位的研究中，經常用“熔體（質量）流動速率”來表示高分子材料在熔融狀態下的流動性、粘度等物理性能。所謂熔融指數就是指擠出物各段試樣的平均重量折算為10分鐘的擠出量。
熔體（質量）流動速率儀用MFR表示，單位為：克/10分鐘（g/min）公式表示：MFR(θ、mnom )
=tref .m/t
式中： θ—— 試驗溫度
mnom— 標稱負荷Kg
m —— 切斷的平均質量g
tref —— 參比時間（10min）, S ( 600s )
t —— 切斷的時間間隔s
例：一組塑料試樣，每30秒鐘切取一段，各段質量的結果是：0.0816克、0.0862克、0.0815克、0.0895克、0.0825克取。
平均值m
=（0.0816+0.0862+0.0815+0.0895+0.0825）÷5=0.0843(克)
代入公式：MFR=600×0.0843/30=1.686(克/10分鐘)
本儀器由加熱爐和控溫系統所組成并安裝在機身（立柱）底座上。
溫控部分采用單片機調功率控溫方式，它的抗干擾能力強，控溫精度高，控制穩定，爐內加熱絲按一定規律纏繞在加熱棒上，使溫度梯度為最小，以滿足標準要求。
四、鍵盤的使用
1、鍵盤構造及功能
本儀器有“0-9”10個數字鍵，功能鍵和“ ↑↓ ”符號功能鍵等組成。用戶用它們來輸入數字量。
2、功能鍵的使用

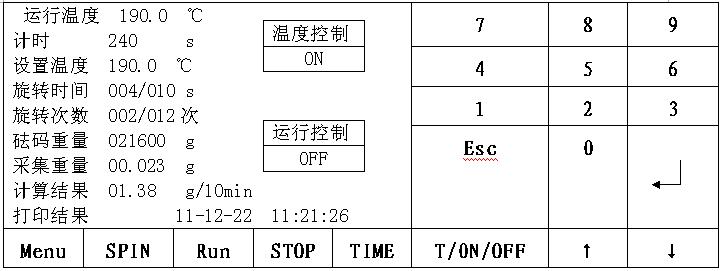

圖1：面板
鍵盤說明：
數字鍵0~9為輸入數字項
Esc：取消鍵，取消輸入的錯誤數值
：確定鍵，確定輸入內容或者選擇的選項
Menu：菜單鍵 在本操作系統中，作為選擇功能使用，各項功能的選定，都要先執行菜單選擇之后，然后方向鍵來選擇
SPIN：手動切料鍵，在主顯示界面中，按動此鍵，則刮刀自動旋轉一周。
Run：運行鍵，按此鍵可按照設定的程序來運行
Time：倒計時，加料完畢后，按照設定的時間倒計時，計時加熱測試料時間
Stop：停止鍵，隨時停止倒計時或者運行程序的進程。
T/on/off：溫控鍵，按此鍵，可打開或者關閉溫控，打開會進行升溫和恒溫，關閉則不再升溫和恒溫。
主顯示界面說明
運行溫度：顯示當前實際溫度，在測試過程中，要求此溫度，在設定溫度+/-0.5℃以內
計時：當按下TIME時，此處開始240s倒計時
設置溫度：設定需要的溫度
旋轉時間：004/010 s 表示在程序運行狀態中，本次已經計時4s了。，每10s切刀自動旋轉一次。
旋轉次數:002/012次 表示在程序運行狀態中，切刀已經切了2次了，一共要切12次
砝碼重量:輸入所加入砝碼的重量，以便打印的時候做數據存儲使用
采集重量：輸入切料后的每一小段料的平均重量
計算結果：自動計算當前熔體流動速率的結果
打印結果：光標選擇此處，確定后，可將本次測試的條件和結果打印出來。
溫度控制：有OFF/ON 兩個，顯示當前溫控狀態是關閉/開啟狀態。
運行控制：有OFF/ON 兩個，顯示當前程序運行是關閉/開啟狀態。
