老化房的整體結構
一、 老化房的整體結構
老化房由箱體、制冷系統和控制系統組成：箱體由外殼、內膽、隔熱材料和箱門構成。
其功能是圍護隔熱，使箱內外空氣隔絕，以保持箱內的低溫。制冷系統是一個封閉的循環系統。運轉時不斷吸收箱內的熱量，并將其轉移、傳遞給箱外的空氣或水，以實現制冷。控制系統用于控制箱內溫度，保證安全運轉及自動除霜等。
二、 老化房的箱體

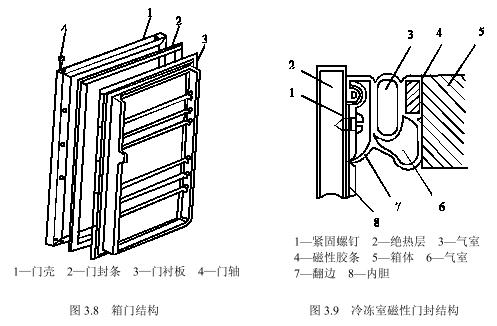

老化房的箱體主要由外箱、內膽、箱門、絕熱層等組成。 老化房的箱體結構直接影響 老化房的耗電量、外觀、壽命以及使用性能，其箱體結構如圖3.7所示。外殼與內膽之間均勻充滿硬質聚氨酯泡沫塑料（PUF）作為絕熱層，該材料絕熱良好、重量輕、勃接性強、不吸水。
1．外箱
老化房外箱一般有兩種結構形式：一種是拼裝式，即由左右側板、后板、斜板等拼裝成一個完整的箱體。其優點是不需要大型輥軋設備，箱體規格變化客易，具有多規格、多系列的產品特點，但對每塊側板要求高，強度不如整體式好；另一種是整體式，即將頂板與左右側板按要求輥軋成一倒“U”字形，再與后板、斜板點焊成箱體，或將底板與左右側板彎折成“U”字形，最后與后板、斜板點焊成一體，前者要求輥軋線長度較長，后者要求輥軋寬度較寬。
2．內膽
老化房內膽（包括箱內膽和門內膽），一般是采用丙烯臆一丁二烯一苯乙烯（ABS）板或高強度改性聚苯乙烯（HIPS）板，經加熱至60℃干燥后采用凸模真空成形或凹模真空成形。板村厚度一般在lmm以下，表面光桔，呈白色。HIPS價格低、加工容易、耐腐蝕，且質地堅韌，ABS則在外觀光澤、對食品的污染、耐久性等方面比HIPS好。
3．箱門
老化房的箱門一般由門面板、門內膽、門襯板和磁性門封條等組成。
為了使外觀更加美觀，又在門周邊加上了門框。隨著工藝水平的不斷提高，近年來出現了
一種不需要門村板及固定螺釘的整體式箱門結構，這種方法可以減薄門內膽厚度。由于門
內膽與門面板間均勻充滿絕熱泡沫塑料，既提高了 老化房隔熱性能、節省電能，又可以加強門內膽強度，同時也降低了產品成本。但該框架結構門體依靠絕熱泡沫定型，故要求絕熱層發泡材料穩定性好，工藝要求也相對提高。
老化房的門與門框之間采用磁性門封作為密封裝置。磁性門封由塑料門封條和磁性膠條兩部分組成。塑料門封條采用乙烯基塑料擠塑成型，具有良好的彈性和耐老化性。磁性膠條是在橡膠塑料的基料中滲入硬性磁粉擠塑成型。將磁性膠條穿入塑料門封條中，根據門的尺寸將四角切口熱勃合制成各種形式的單氣室、多氣室及帶多層屏蔽翅片等結構，并安裝在箱門內壁的四周，利用磁性膠條的磁性將門吸附在門框上，從而防止箱內外的熱量交換。
門 老化房的冷凍室與測試區溫度相差甚遠，因此冷凍室與測試區的磁性門封形式有明顯區別，不能互換使用。冷凍室磁性門封有兩個空氣腔，測試區磁性門封只有一個空氣腔。
門封的嚴密性要求是：關門后，門封條周邊均能夾持住0.08mm×50mm×200mm的紙
片。對磁性膠條的要求是：其磁感鹼強度應為0.05～0.07T（特斯拉），當門與箱體接近時
可以自動吸合嚴密。正常開門拉力為10～70N
4．絕熱層
在 老化房箱體外殼和箱內膽之間、門殼和門內膽之間，都充滿了隔熱材料作為絕熱層。
隔熱材料的質量對 老化房的制冷性能和耗電量影響很大，因此選用合適的絕熱材料甚為重要。 老化房發展至今，其絕熱材料經歷了木屑、硅藻土、超細玻璃棉、聚苯乙烯硬泡沫，直至現在的硬質聚氨酯泡沫塑料，其熱導率越來越低，絕熱性能越來越好。
硬質聚氨酯泡沫塑料的發泡方法，目前主要有一次發泡法和二次發泡法兩種。
一次發泡法：在常壓下，使兩組由若干原料配制而成的發泡液體混合，沉積在工件的
表面進行化學反應，產生二氧化碳并釋放熱量，使低沸點的組分氣化發泡。其主要成分為：
環戊烷、IIFC134a、丙烷、異丁烷和混合工質（IIFC152a與HCFC22混合）等。
二次發泡法：在一定的壓力下，利用R12．Rll等作為發泡劑。在一次發泡后，泡沫狀液體原料沉積在工件表面，又開始進行化學反應，使Rll汽化，然后進行第二次發泡。
二次發泡的主要優點是發泡倍數大。
