恒溫恒濕試驗箱制冷系統專用氧氣一乙炔氣焊設備

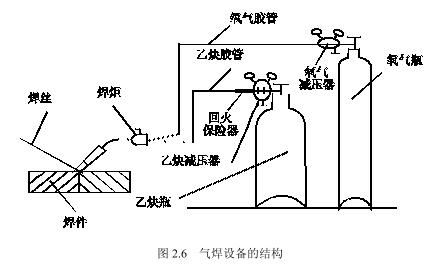

氣焊是一項專門技術，在工業上應用十分廣泛，在電恒溫恒濕試驗箱及其他小型制冷與冷凍設備器具的維修中涉及銅管與銅管、銅管與鋼管相焊接及鋁件的焊修。所謂氣焊，就是利用可燃氣體和助燃氣體混合點燃后產生的高溫火焰束熔化兩個被焊接件連接處的金屬（或稱釬料），使被熔化的金屬自動匯集成一個共有的熔池（被熔化的金屬池），并使它們的原子相互作用，在冷卻凝固后形成一個不可分離的接頭。在氣焊中，一般采用乙炔或液化石油氣作為可燃氣體，用氧氣作為助燃氣體，并使兩種氣體在焊具中按一定比例混合燃燒形成高溫火焰進行焊接。氣焊設備主要由氧氣瓶、乙炔瓶、焊炬、減壓器等部分組成，另外還有氧氣（乙炔）膠管、焊炬等，如圖2.6所示。

1．氧氣瓶







1）結構

氧氣瓶是儲存和運輸氧氣的一種高壓容器。常用氣瓶的容積為40L，滿瓶壓力為

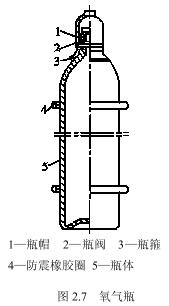

14.7MPa，可以儲存氧氣量6m3。氧氣瓶的結構如圖2.7所示，主要由瓶體、瓶帽箍等

組成。

瓶體通常是用優質碳素鋼或低合金鋼軋制成的無縫圓柱

形客器。瓶體外表涂天藍色，并用黑漆注明“氧”字樣。

2）使用氧氣瓶注意事項

（1）氧氣瓶必須直立放置且平穩可靠，不得與其他氣瓶

混在一起，特別是嚴禁與可燃氣體瓶或乙炔發生器放在一起。

（2）氧氣瓶應離開焊割工作場地和其他火源5m以上；

離開暖氣片、暖氣管道等其他熱源lm以上。夏季使用時要

嚴防烈日暴曬，冬季閥門凍結時，嚴禁火烤，應用熱水解凍。

（3）氧氣的通道禁止沾染油脂，尤其是在氧氣瓶閥門處。

（4）使用氧氣時，不得將瓶內氧氣全部用完，最少應預

留0.1～0.3MPa的壓力，以便在再裝氧氣時吹除灰塵和避兔

混進其他氣體。

（5）氧氣瓶外應套裝防震橡膠圈，搬運時要輕裝輕卸，

避兔撞擊，嚴禁拋滑。

（6）在儲存氧氣瓶的房間內，氧氣的體積濃度不得超過23％，以防發生火災；檢修

氧氣瓶時，也必須在氧氣濃度降到23％以下后方能開始工作。

2．乙炔瓶

1）乙炔瓶的結構

乙炔瓶是一種儲存和運輸乙炔的客器，外形和氧氣瓶相似，但比氧氣瓶略短，直徑略

粗。其外表面涂白色漆，并用紅漆標注“乙炔氣瓶”、“不可近火”字樣。

乙炔瓶的設計壓力為3MPa，水壓試驗壓力為6MPa，規格一般有25L、40L、50L、60L

等幾種。目前我國生產的乙炔瓶客量一般為40L。

2）乙炔瓶閥

乙炔瓶閥是開閉乙炔氣的閥門，乙炔瓶閥沒有手輪，是利用方孔套筒扳手旋轉閥桿上

端的方形頭使活門開閉氣門的。閥桿逆時針方向旋轉，瓶閥開啟；反之，關閉乙炔瓶閥。

進氣口內裝有過濾件；出氣口處由于沒有連接減壓器的側接頭，因此必須使用帶有夾環的

乙炔減壓器。

3．焊炬

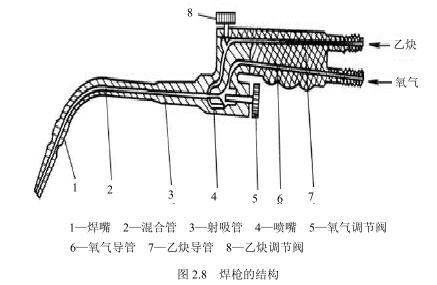

焊炬又稱為焊槍，其構造如圖2.8所示。它是氣焊時用于控制氣體混合比、流量、火

焰并進行焊接的工具。

常用射吸式焊炬的型號有H01-2和H01-6兩種。





4。橡膠管

氧氣的橡膠管應為黑色，乙炔的橡膠管應為紅色。
